Tipos de diagramas UML

Tipos de diagramas UML

UML usa elementos y los asocia de diferentes formas para formar diagramas que representan aspectos estáticos o estructurales de un sistema, y diagramas de comportamiento, que captan los aspectos dinámicos de un sistema.

Diagramas UML estructurales

• Diagrama de clases El diagrama UML más comúnmente usado, y la base principal de toda solución orientada a objetos. Las clases dentro de un sistema, atributos y operaciones, y la relación entre cada clase. Las clases se agrupan para crear diagramas de clases al crear diagramas de sistemas grandes.
• Los diagramas de clases representan las estructuras estáticas de un sistema, incluidas sus clases, atributos, operaciones y objetos. Un diagrama de clases puede mostrar datos computacionales u organizacionales en la forma de clases de implementación y clases lógicas, respectivamente. Puede haber superposición entre estos dos grupos.
  1. Las clases se representan con una forma rectangular dividida en tercios. La sección superior muestra el nombre de la clase, mientras que la sección central contiene los atributos de la clase. La sección inferior muestra las operaciones de la clase (también conocidas como métodos).
  2. Agrega formas de clases a tu diagrama de clases para modelar la relación entre esos objetos. Además, podría ser necesario que agregues subclases.
  3. Usa líneas para representar asociación, traspaso, multiplicidad y otras relaciones entre clases y subclases. Tu estilo de notación preferido informará la notación de estas líneas.

• Diagrama de componentes Muestra la relación estructural de los elementos del sistema de software, muy frecuentemente empleados al trabajar con sistemas complejos con componentes múltiples. Los componentes se comunican por medio de interfaces.
• Los diagramas de componentes muestran cómo se combinan los componentes para formar componentes más grandes o sistemas de software. Estos diagramas están diseñados para modelar las dependencias de cada componente en el sistema. Un componente es algo necesario para ejecutar una función de estereotipo. Un estereotipo de componente puede constar de ejecutables, documentos, tablas de bases de datos, archivos o archivos de bibliotecas.
  1. Representa un componente con una forma rectangular. Debe tener dos rectángulos pequeños en un lado o mostrar un icono con esa forma.
  2. Agrega líneas entre formas de componentes para representar las relaciones pertinentes.

• Diagrama de implementación Ilustra el hardware del sistema y su software. Útil cuando se implementa una solución de software en múltiples máquinas con configuraciones únicas.

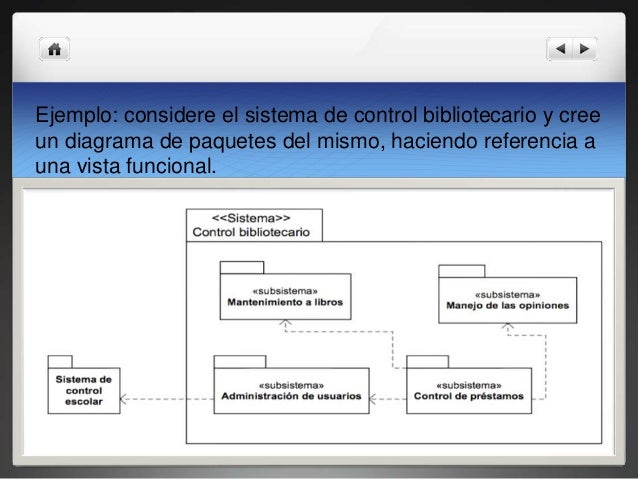

• Diagrama de paquetes Hay dos tipos especiales de dependencias que se definen entre paquetes: la importación de paquetes y la fusión de paquetes. Los paquetes pueden representar los diferentes niveles de un sistema para revelar la arquitectura. Se pueden marcar las dependencias de paquetes para mostrar el mecanismo de comunicación entre niveles.

Diagramas UML de comportamiento

• Diagramas de actividades Flujos de trabajo de negocios u operativos representados gráficamente para mostrar la actividad de alguna parte o componente del sistema. Los diagramas de actividades se usan como una alternativa a los diagramas de máquina de estados.

• Diagrama de secuencia Muestra cómo los objetos interactúan entre sí y el orden de la ocurrencia. Representan interacciones para un escenario concreto.

• Diagrama de estados Similar a los diagramas de actividades, describen el comportamiento de objetos que se comportan de diversas formas en su estado actual.

• Diagrama de caso de uso Representa una funcionalidad particular de un sistema. Se crea para ilustrar cómo se relacionan las funcionalidades con sus controladores (actores) internos/externos.
